O Conjunto Aterramento Temporário Trifásico é utilizado para proteger os trabalhadores durante intervenções em sistemas trifásicos, garantindo que qualquer corrente residual seja direcionada ao solo com segurança.
O que é o Conjunto Aterramento Temporário Trifásico?

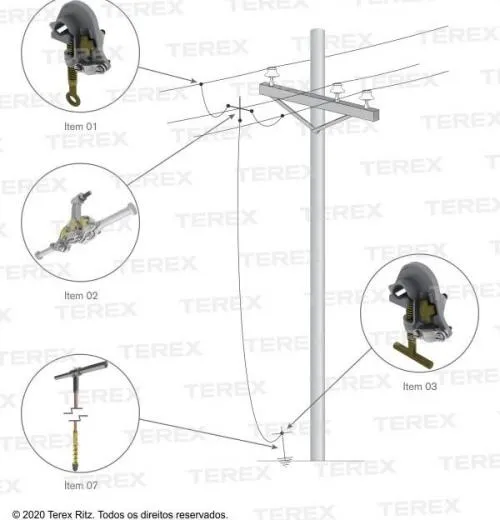

O Conjunto Aterramento Temporário Trifásico é um equipamento de segurança projetado para a proteção de profissionais que trabalham em manutenções e inspeções de redes e sistemas elétricos trifásicos. Esse conjunto é composto por cabos condutores, grampos e hastes de aterramento, que, quando conectados aos condutores das três fases de um sistema, direcionam qualquer corrente residual para o solo, evitando riscos de choque elétrico e acidentes durante o trabalho. A presença de aterramento adequado é essencial para garantir a segurança em circuitos trifásicos, onde há maior complexidade na distribuição de carga e a possibilidade de formação de arcos elétricos perigosos.
O uso do Conjunto Aterramento Temporário Trifásico é indispensável em sistemas de transmissão e distribuição de energia, além de ser amplamente utilizado em indústrias que operam com grandes cargas elétricas. Esse equipamento é instalado de maneira temporária, sendo aplicado apenas durante o período de intervenção. Após o término dos trabalhos, o conjunto é removido, permitindo que o sistema retorne à operação normal. O objetivo principal é garantir que o ambiente esteja livre de tensões perigosas, preservando a integridade física dos profissionais e a estabilidade dos sistemas elétricos durante a manutenção.
A aplicação desse equipamento segue regulamentações como a NR-10, que define normas de segurança para trabalhos com eletricidade no Brasil, e outras normas internacionais, como a IEEE, que detalham os requisitos de aterramento para sistemas trifásicos. É importante que a instalação seja realizada por profissionais capacitados, utilizando componentes adequados para suportar as tensões e correntes típicas desse tipo de sistema.
Como o Conjunto Aterramento Temporário Trifásico funciona?
O Conjunto Aterramento Temporário Trifásico funciona criando um caminho de baixa resistência para que qualquer corrente elétrica residual presente nos condutores de cada fase seja dissipada com segurança no solo. Esse processo ocorre por meio da conexão dos cabos de aterramento a cada uma das três fases do sistema, equilibrando a carga entre elas e evitando a formação de tensões perigosas. Em um sistema trifásico, cada fase está em um ângulo de 120 graus em relação às outras, o que torna a instalação do aterramento mais complexa, exigindo que todos os pontos sejam conectados corretamente para garantir proteção total.
O funcionamento eficiente do Conjunto Aterramento Temporário Trifásico depende da correta seleção de componentes e da aplicação segura. Os cabos devem ser dimensionados para suportar a corrente elétrica que será desviada, enquanto os grampos precisam proporcionar uma conexão firme e segura, sem possibilidade de falhas. Além disso, as hastes de aterramento devem garantir um bom contato com o solo, mesmo em terrenos mais secos ou com alta resistência. A instalação deve ser feita com o sistema desligado, e a sequência de conexões deve seguir padrões específicos para evitar arcos elétricos ou descargas perigosas.
Quais os principais tipos de Conjunto Aterramento Temporário Trifásico?
Os Conjuntos de Aterramento Temporário Trifásico variam conforme a aplicação e as especificações de cada sistema elétrico. Os principais tipos incluem:
1. Conjunto para linhas de transmissão trifásicas: Projetados para serem utilizados em linhas de alta tensão, esses conjuntos possuem cabos e grampos dimensionados para suportar grandes correntes e são aplicados em manutenções de torres e redes aéreas.
2. Conjunto para subestações trifásicas: Utilizados em manutenções de subestações, esses conjuntos possuem componentes específicos para conectar-se a barramentos e equipamentos de alta tensão, garantindo a dissipação segura de corrente em ambientes energizados.
3. Conjunto para instalações industriais: Desenvolvidos para aplicações em ambientes industriais com sistemas trifásicos de baixa e média tensão, esses conjuntos possuem grampos de fácil fixação e cabos com proteção adicional para suportar condições adversas.
Cada tipo de conjunto é projetado para atender às necessidades específicas de sistemas trifásicos, proporcionando proteção máxima e garantindo que a corrente residual seja eliminada com segurança.
Quais as aplicações do Conjunto Aterramento Temporário Trifásico?
O Conjunto Aterramento Temporário Trifásico é amplamente utilizado em diversas situações que envolvem intervenções em sistemas elétricos trifásicos, como redes de transmissão de energia, subestações e instalações industriais. Em redes de transmissão, ele é empregado para aterramento temporário de linhas durante manutenções preventivas e corretivas, protegendo os trabalhadores contra choques elétricos e descargas acidentais. Já em subestações, ele é utilizado para garantir a segurança durante a manutenção de barramentos, transformadores e disjuntores, proporcionando um caminho seguro para a dissipação de correntes residuais.
Em instalações industriais, o Conjunto Aterramento Temporário Trifásico é aplicado durante a manutenção de máquinas e equipamentos que operam com sistemas trifásicos, garantindo que o ambiente esteja livre de tensões perigosas antes de qualquer intervenção. Sua utilização é essencial para proteger os profissionais durante a instalação de novos equipamentos, substituição de componentes e ajustes em sistemas de controle. Além disso, o conjunto é utilizado em redes de distribuição trifásicas urbanas e rurais, proporcionando segurança durante a manutenção de circuitos e dispositivos de proteção.
Independentemente do tipo de aplicação, o uso correto do Conjunto Aterramento Temporário Trifásico é crucial para evitar acidentes e garantir a segurança de toda a equipe envolvida na operação. Por isso, é importante que a instalação e remoção desse conjunto sigam todas as normas de segurança, sendo realizadas apenas por profissionais capacitados e com conhecimento técnico específico.
O Conjunto Aterramento Temporário Trifásico é indispensável para garantir a segurança de profissionais que atuam em manutenções e inspeções de sistemas trifásicos, prevenindo choques elétricos e dissipando correntes residuais com eficiência.
Se você busca um equipamento seguro e de alta qualidade para proteção em sistemas trifásicos, entre em contato e solicite uma cotação no Soluções Industriais. Nossa equipe está pronta para oferecer as melhores soluções em aterramento temporário para garantir a segurança das suas operações.
